JinkoSolar Tiger Neo 415W: Adım Adım Kurulum Rehberi
Güneş enerjisi yatırımınızın verimliliği, doğru panel seçimi kadar kurulum kalitesine de bağlıdır. JinkoSolar Tiger Neo 415W, N-type teknolojisiyle yüksek performanslı bir panel olup, doğru montaj ile ömrünü ve enerji üretimini optimize edebilirsiniz. Bu rehberde, kurulum öncesi hazırlıklardan bağlantı aşamalarına kadar tüm adımları pratik bir şekilde ele alıyoruz.
Kurulum Öncesi Hangi Hazırlıkları Yapmalıyım?
JinkoSolar Tiger Neo 415W panel kurulumuna başlamadan önce, fiziksel alan ve teknik ekipman açısından eksiksiz bir hazırlık yapmanız gerekir. Panel boyutları (yaklaşık 1722x1134x30mm) ve ağırlığı (yaklaşık 24 kg) nedeniyle çatı veya zemin yapınızın statik yükü kaldırabildiğinden emin olun. Ayrıca, Türkiye’de geçerli olan elektrik bağlantı yönetmeliklerine uygun olarak, bir güneş enerjisi mühendisinden onay almanızı öneririz.
Gerekli ekipman listesi şu şekildedir:
- JinkoSolar Tiger Neo 415W paneller (sayı yapınıza göre ayarlayın)
- Uygun montaj braketleri (çatı tipinize uyumlu, paslanmaz çelik veya alüminyum)
- DC kablolar (4-6 mm² kesitli, güneş enerjisine uygun, 1 kV ısıya dayanıklı)
- MC4 konnektörler ve bağlantı seti (paralel veya seri bağlantı için)
- İnverter (panel watt toplamına uyumlu, örneğin 3 kW sistem için 3000W inverter)
- Ölçüm aletleri (voltmetre, ampermetre, sıcaklık sensörü)
- Güvenlik ekipmanları (eldiven, koruyucu gözlük, emniyet kemeri – çatı için)
Fiziksel alanı kontrol edin: Panel gölgelenmeyecek şekilde (ağaç, bina), güney yönüne yatırılmış (Türkiye için ideal eğim 30-35 derece) konumlandırın. Gölge analizi için bir güneş yolu simülasyonu yapmanız faydalı olur. Örneğin, İstanbul’da kış aylarında güneşin açısı daha düşük olduğu için aralıkları dikkatlice hesaplayın.
Çatı Tipime Göre Montaj Stratejisi Nasıl Olmalı?
JinkoSolar Tiger Neo 415W panellerin montajı, çatı malzemesine göre değişir. Türkiye’de yaygın olan kiremit, beton veya trapez sac çatılar için farklı braketler kullanılır. İşte her çatı tipi için temel stratejiler:

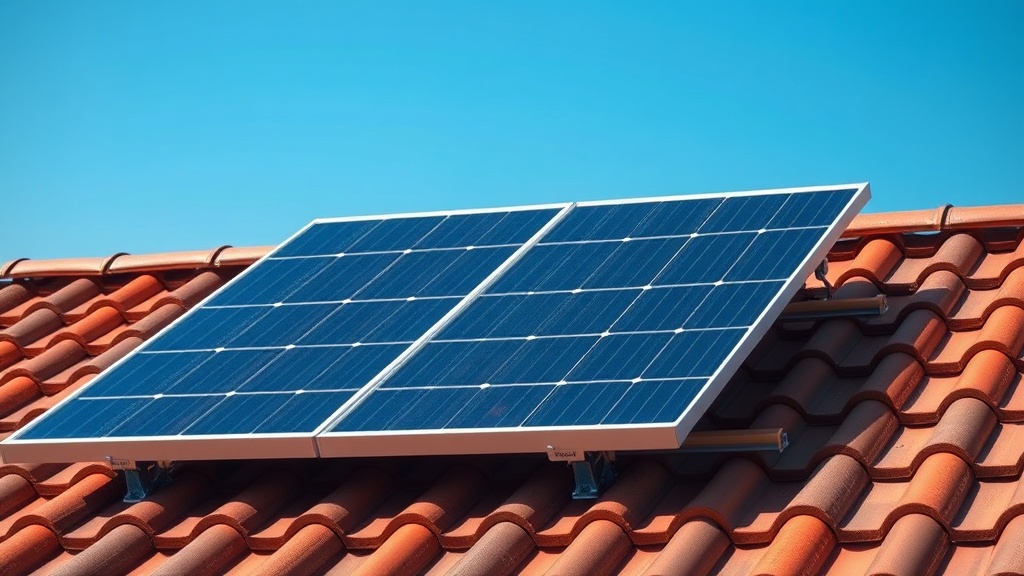

Kiremit Çatı
Kiremit altındaki ahşap kirişlere vidalarla bağlanan “kiremit altı braketleri” (örn. Schletter veya K2 Systems) kullanın. Panel arasındaki hava sirkülasyonu için 10-15 cm boşluk bırakın. Kiremit hasarını önlemek için su geçirmez membran uygulayın. Çatınızda yalıtım varsa, vidaları doğrudan yalıtıma değil, kirişe denk getirin.

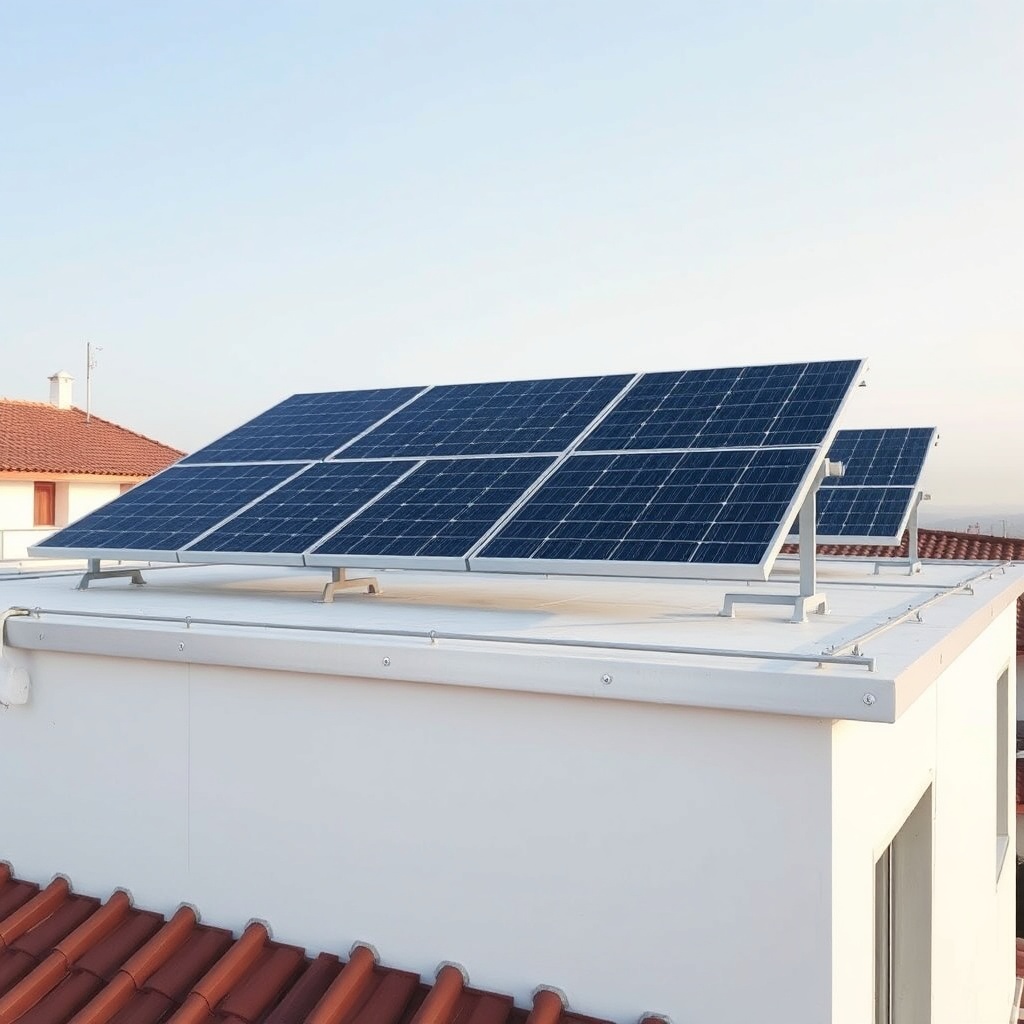

Beton Çatı
Beton çatılar için balastlı (ağırlıklı) sistem daha yaygındır. Paneli beton zemine oturtmak için alüminyum raylar ve beton bloklar kullanın. Rüzgar yüküne karşı, özellikle Marmara Bölgesi’nde, ek bağlantılar ekleyin. Balast ağırlığını, panel başına 50-100 kg arasında hesaplayın (çatı yapısına bağlı).
Trapez Sac Çatı
Sac çatılar için kelepçe veya vida bağlantılı braketler kullanılır. Sacın taşıyıcı profillerine uygun mesafede delikler açarak bağlayın. Su sızdırmazlık için lastik contalar kullanın. Panel ağırlığını dağıtmak için ray sistemlerini tercih edin.
Her durumda, iki panel arasında 2-5 mm boşluk bırakın (termal genleşme payı). Ayrıca, çatınızda baca veya anten varsa, panelden en az 1 metre uzakta konumlandırın.
Panelleri Seri mi Yoksa Paralel mi Bağlamalıyım?
JinkoSolar Tiger Neo 415W panelin elektriksel değerlerine göre bağlantı topolojisini seçmek kritiktir. Panelin açık devre voltajı (Voc) yaklaşık 41.5V ve kısa devre akımı (Isc) yaklaşık 13.3A’dır. Maksimum güç noktasında (Pmax) 415W için Vmpp ~34V ve Impp ~12.2A’dır.
Seri bağlantı: Voltaçı artırır, akımı sabit tutar. İnverterin maksimum giriş voltajına dikkat edin. Örneğin, 2 panel seri: 68V (Vmpp), 12.2A. Bu, daha ince kablo kullanımını sağlar (voltaj arttığı için akım düşer). Paralel bağlantı: Akımı artırır, voltajı sabit tutar. 2 panel paralel: 34V, 24.4A. Daha kalın kablo (6 mm²) gerekir.
Kararınızı inverterin MPPT (maksimum güç noktası izleme) aralığına göre verin. Örneğin, ortalama bir ev tipi inverter 120-450V aralığındaysa, 4 panel seri (136V) idealdir. Ancak gölgelenme varsa, paralel bağlantı daha iyi sonuç verebilir (gölgeli panel tüm seriyi etkilemez).
Bir uyarı: JinkoSolar Tiger Neo 415W’ın bypass diyotları (3 adet, genelde hücre grupları arasında) gölgelenme durumunda devreye girer. Yine de, seri bağlı birden fazla panelde gölgelenme tüm sistemin performansını düşürebilir. Bu nedenle, eğer çatınızda kısmen gölge varsa, mikro inverter veya güç optimize edici kullanmanızı öneririz.
| Bağlantı Tipi | Genelde Acil Değil | Dikkat Gerektirir |
|---|---|---|
| Seri bağlantı (tam güneşli alan) | Uzun kablo mesafelerinde düşük akım, daha az kayıp | Gölgelenme varsa verim düşer, inverter voltaj limitini aşabilir |
| Paralel bağlantı (gölgeli alan) | Gölgeler akımı etkiler ama voltaj sabit kalır | Kablo kalınlığı artar, maliyet yükselir; inverter akım sınırlamasına takılabilir |
| Hibrit (önce seri sonra paralel) | Dengeli voltaj ve akım, esnek tasarım | Karmaşık bağlantı, uygun inverter gerektirir |
Kablo ve Konnektör Bağlantılarında Nelere Dikkat Etmeliyim?
JinkoSolar Tiger Neo 415W panelin arkasındaki MC4 konnektörlere dikkatlice bağlanın. Yanlış polarite veya kalitesiz konnektör, yangın riski oluşturabilir. İşte adım adım:
- Panel bağlantısı: Her panelin artı (+) ve eksi (-) kablolarını kontrol edin. MC4 konnektörlerin dişi/erkek uyumuna dikkat edin (erkek genelde gevşek, dişi sıkıdır).
- Seri bağlama: Birinci panelin eksi ucunu ikinci panelin artı ucuna bağlayın. Bunun için MC4 Y bağlantı elemanları veya özel ara kablolar kullanın.
- Paralel bağlama: Tüm artı uçları birleştirin, tüm eksi uçları birleştirin. Burada akım toplandığı için (örneğin 2 panelde 24.4A), kablo kesitini 6 mm²’den az kullanmayın ve konnektörlerin 30A dayanıklı olduğundan emin olun.
- İnverter bağlantısı: Panel grubunun uçlarındaki artı ve eksi kabloları, inverterin DC giriş terminallerine bağlayın. İnverter kapalıyken bu işlemi yapın.
- Topraklama: Panel çerçevesi ve montaj rayları topraklanmalıdır (6 mm² yeşil-sarı kablo ile). Çatıda topraklama hattı oluşturmak için topraklama kelepçeleri kullanın.
Kablo kayıplarını minimize etmek için inverter panel alanına yakın montaj yapın. 10 metreden uzun mesafelerde 6 mm² kablo kullanın; 20 metre üzerinde 10 mm² önerilir. Ayrıca, kabloları UV ışınlarına dayanıklı bir kanal içinde geçirin (Türkiye’de yaz aylarında sıcaklık 40°C’yi bulabilir).
İlk Çalıştırma ve Performans Kontrolü Nasıl Yapılır?
Kurulum tamamlandıktan sonra, JinkoSolar Tiger Neo 415W sistemi çalıştırmadan önce şu adımları izleyin:
- Görsel denetim: Tüm bağlantıları gözle kontrol edin. Gevşek kablo, çatlak konnektör, hasarlı panel camı olmadığından emin olun.
- DC tarafı ölçümü: İnverter kapalıyken, panel grubunun uçlarındaki voltajı ölçün. Seri bağlı 4 panel için açık devre voltajı (Voc) yaklaşık 166V olmalıdır (4×41.5V). Eğer çok düşükse, bir panelde bağlantı hatası veya gölgelenme var demektir.
- İnverter ayarları: İnverterin menüsünden panel tipini (N-type mono), watt değerini (415W) ve ülke standartlarını (Türkiye – TEİAŞ onaylı) seçin. MPPT ayarlarını otomatik taramada bırakın.
- Şebeke bağlantısı: İnverteri açın ve şebekeye senkronize olmasını bekleyin. Genelde 1-2 dakika sürer. Yeşil LED yanıyorsa sistem çalışıyordur.
- Performans testi: Güneşli bir günde (öğle saatleri), inverter monitöründen veya harici bir ölçüm cihazıyla anlık gücü kontrol edin. 4 panelden oluşan bir sistemde 1600W civarı (4x400W, kayıp düşülmüş) beklenir. Sıcaklık 25°C üzerinde ise N-type paneller daha az kayıp yaşar (sıcaklık katsayısı düşük olduğu için).
- Uzun vadeli takip: İlk hafta boyunca enerji üretim verilerini günlük olarak kaydedin. JinkoSolar’ın mobil uygulaması (eğer inverteriniz uyumluysa) veya üçüncü parti bir enerji izleme sistemi (örn. SolarEdge) kullanabilirsiniz. Beklenen günlük üretim, yaz aylarında 4 panel için 8-10 kWh arasındadır (konumunuza bağlı).
Eğer sistem beklendiği gibi çalışmıyorsa, önce gölgelenme varlığını kontrol edin, ardından inverter hata kodlarını inceleyin. En yaygın sorunlar: yüksek voltaj (inverter koruması) veya düşük izolasyon (kablo hasarı).
Kullanıcılar Ne Diyor?
JinkoSolar Tiger Neo 415W kullanıcılarından gelen geri bildirimler, genel olarak memnuniyet odaklıdır. İşte Türkiye’deki kullanıcılardan iki gözlem:
- Burak (İzmir): “Panelleri 6 aydır kullanıyorum. İlk kurulumda bağlantılarda küçük bir sorun yaşadım ama teknik destek hızlıydı. Şimdiye kadar herhangi bir performans düşüşü görmedim. Yaz aylarında günde 12 kWh üretim alıyorum (5 panel). Kışın ise 5-6 kWh civarında. Montajı kendim yaptığım için çatıda birkaç delik açtım, su sızdırmazlık için silikon kullandım.”
- Aslı (Ankara): “Ankara’da soğuk iklimde N-type panellerin avantajını hissettim. -5°C’de bile üretim devam ediyor. Kurulumda kiremit altı braketleri kullandım, üç gün sürdü ama sonuç mükemmel. Tek eleştirim, panel boyutlarının biraz büyük olması; küçük çatıda yerleştirme zordu. Ama 415W gücü diğer markalara göre yüksek, bu da yatırımımı hızlıca amorti ettirecek.”
- Mehmet (Antalya): “Evin çatısında gölgelenme var diye mikro inverter taktırdım. JinkoSolar panellerle uyum sorunu yaşamadım. Üretim verileri düzenli, mobil uygulama üzerinden takip ediyorum.”
Genel olarak, kullanıcılar panel kalitesini ve verimliliğini övüyor, ancak montaj konusunda profesyonel yardım almayı öneriyor.
Sıkça Sorulan Sorular
JinkoSolar Tiger Neo 415W panelin kurulum süresi nedir?
Tecrübeli bir ekip için 10 panel kurulumunda yaklaşık 1-2 gün sürer. Çatı tipi, erişim zorluğu ve bağlantı sayısına göre süre değişir. Kendi başınıza yapacaksanız, ön hazırlık dahil 3-4 gün planlayın.
Panel ağırlığı çatı için risk oluşturur mu?
Her panel yaklaşık 24 kg olduğu için, 10 panel 240 kg toplam ağırlık yapar. Çatı yapısının statik yükü taşıyabildiğinden emin olun. Betonarme çatılar için sorun yoktur, ancak ahşap kiremit çatılarda mühendis onayı almanız önerilir.
Kurulum için hangi invertör markası uyumludur?
JinkoSolar Tiger Neo 415W, çoğu invertör markasıyla uyumludur. Huawei, SolarEdge, Fronius, Growatt gibi markalar sıkça tercih edilir. Uyumluluk için inverterin MPPT voltaj aralığına ve maksimum akıma dikkat edin.
Panelleri herhangi bir yöne monte edebilir miyim?
En yüksek verim için güney yönü önerilir. Doğu veya batı yönü de kullanılabilir, ancak yıllık üretim %10-20 arasında düşer. Çatı eğimi 30-35 derece idealdir; düz çatılarda eğim veren montaj aparatları kullanılabilir.
Kurulum sırasında elektrik çarpması riski var mı?
Evet, güneş panelleri ışık altında yüksek gerilim üretebilir (seri bağlı panellerde 200V’a kadar çıkabilir). Bu nedenle kurulum sırasında panelleri karanlıkta (örneğin bir branda ile örtün) tutun, yalıtımlı eldiven ve koruyucu gözlük kullanın. İnverter kapalıyken bağlantı yapın.
Panellerin garantisi kurulum sonrası geçerli mi?
JinkoSolar, 25 yıl lineer performans garantisi ve 12 yıl ürün garantisi sunar. Garanti, kurulumunuzun yetkili bir ekip tarafından yapılması koşuluyla geçerlidir. Kendi montajınızda dikkatli olun ve tüm bağlantıları fotoğraf ile belgeleyin.
